01
Sedimentos acumulados
Más del 40 % del vaso está ocupado por azolve, reduciendo el volumen útil y la seguridad hidráulica del sitio.
Volver al diagnóstico
Escala 03
Escala LocalDiagnóstico de intervención · Río San Joaquín
La escala local se concentra en el sitio de intervención: la Presa El Capulín y su entorno inmediato en Huixquilucan. Aquí se estudian la morfología urbana, el paisaje, la vegetación, las relaciones sociales y los conflictos que la comunidad vive todos los días.
- 2.8 ha
- superficie de la presa
- > 40 %
- del vaso azolvado
- Sedimentos que reducen la capacidad de regulación.
- H₂S
- gases en estiaje
- Malos olores y náuseas entre los vecinos.
- 2026
- sentencia judicial
- Obliga a un plan integral de remediación.
I. El vaso de la presa
Azolvamiento crítico y eutrofización avanzada.
La presa recibe el resultado de toda la cuenca: sedimentos, residuos y aguas residuales sin tratar. Su capacidad de regulación está comprometida ante lluvias extraordinarias.
02
Descargas sin tratamiento
El excedente que la PTAR no alcanza a procesar cae directo al vaso, con una demanda de 650 l/s frente a 50 l/s de capacidad.
03
Eutrofización
Algas, lenteja de agua y lirio acuático estacional evidencian exceso de nutrientes y baja oxigenación.
04
Emisión de gases
En estiaje se concentran compuestos como el H₂S, principal causa de los malos olores reportados por los vecinos.
05
Residuos sólidos
Basura arrastrada desde la cuenca se deposita en los bordes y acelera el proceso de azolvamiento.
06
Desazolve intermitente
Las intervenciones de mantenimiento son puntuales y sin programa permanente, por lo que el problema se reproduce cada temporada.
Cartografía y análisis gráfico

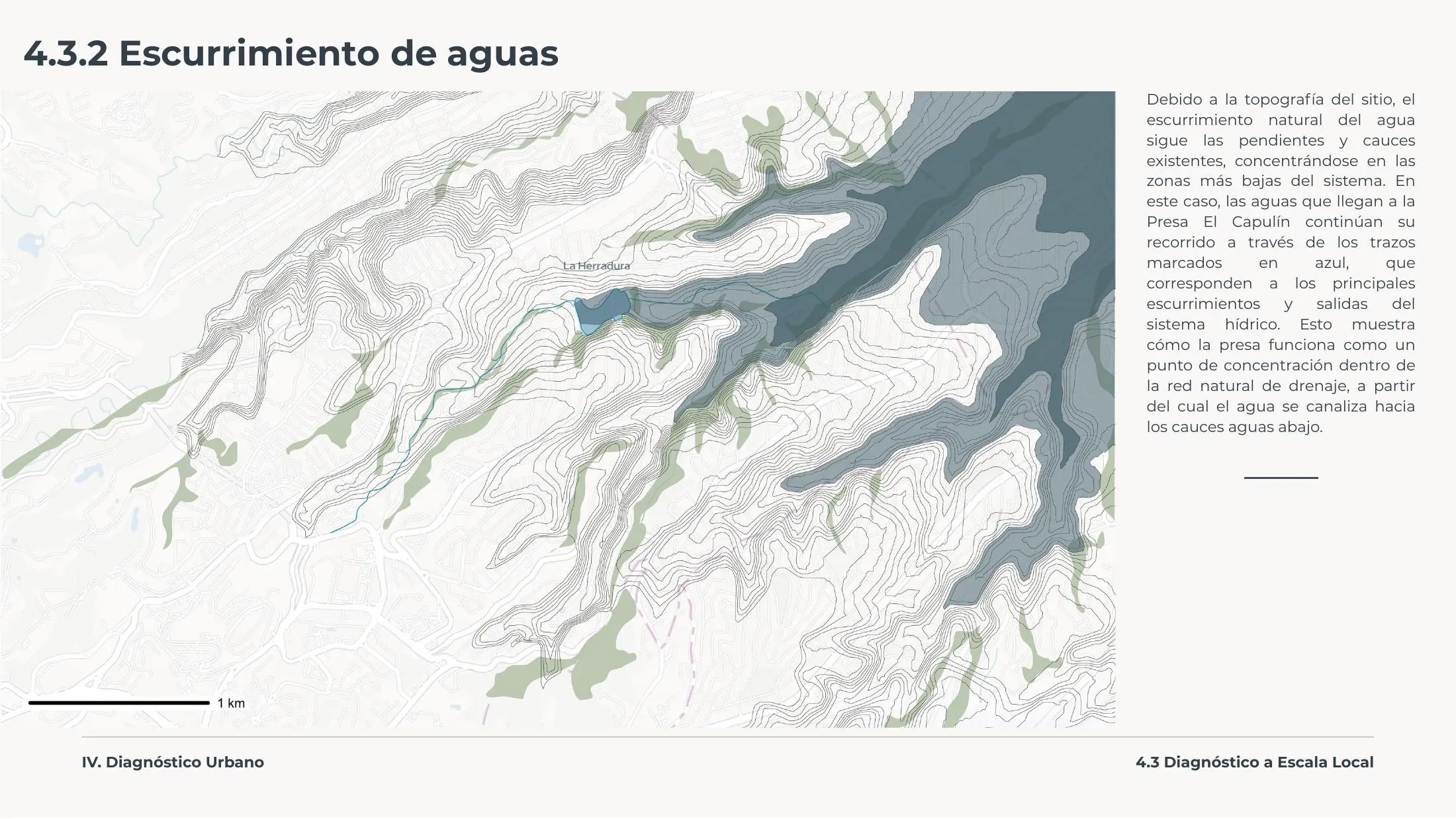

L-01
Escurrimiento natural de aguas
La topografía concentra los escurrimientos en las zonas bajas: la presa funciona como punto de acumulación del sistema y desde ahí el agua se canaliza hacia los cauces aguas abajo.
Simbología · 4 elementos
Líneas y trazos
Puntos y nodos
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

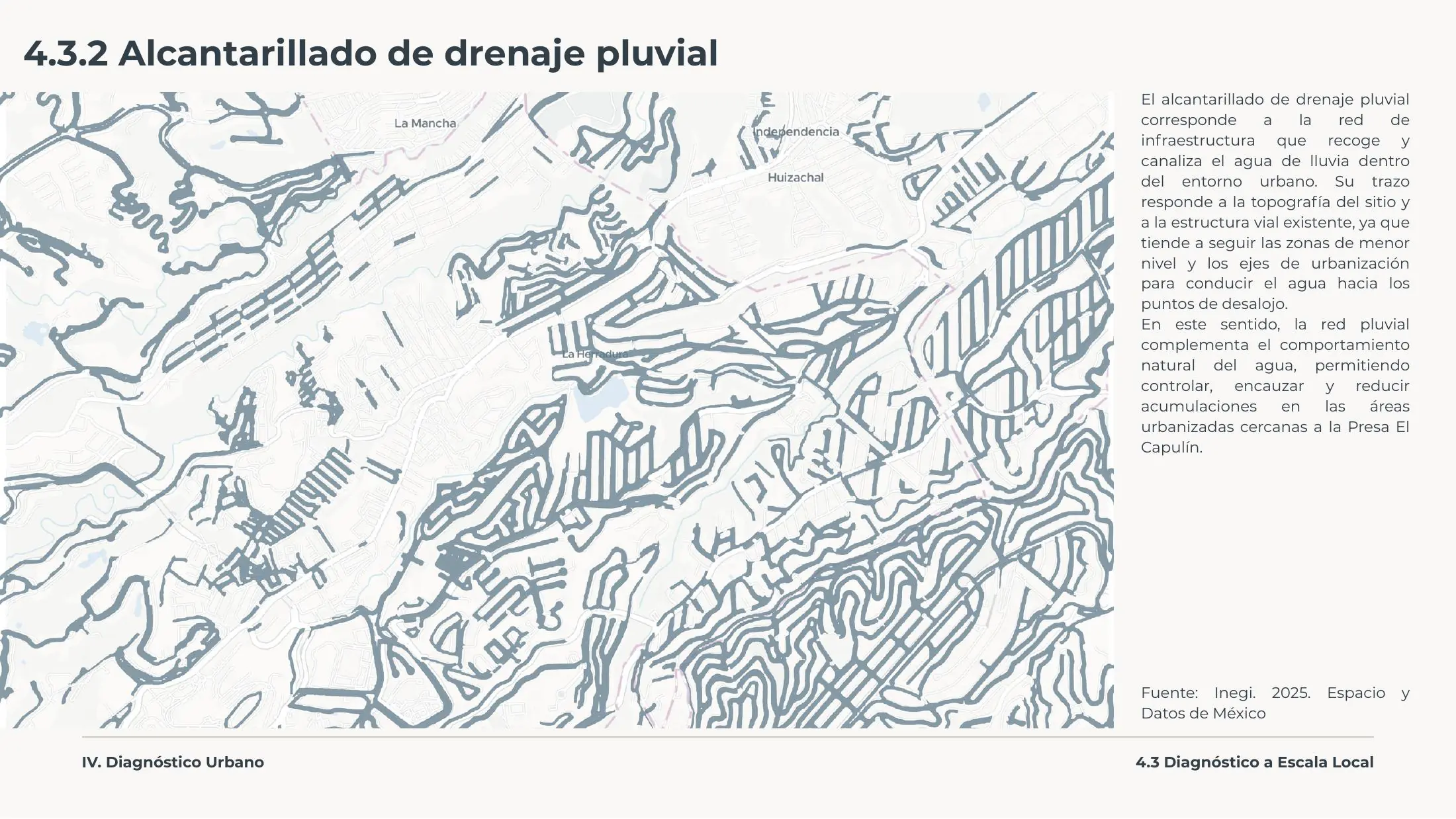

L-02
Alcantarillado de drenaje pluvial
La red pluvial sigue la topografía y la estructura vial para conducir el agua hacia los puntos de desalojo; su trazo determina dónde el drenaje urbano se encuentra con el cauce natural.
Simbología · 3 elementos
Líneas y trazos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
Fuente: INEGI, 2025. Espacio y Datos de México.
II. Vegetación del sitio
Tres estratos degradados y sin franja riparia continua.
El inventario de vegetación muestra un ecosistema fragmentado, con especies introducidas dominantes y estado fitosanitario de regular a malo.
01
Estrato arbóreo
Encinos y tepozanes nativos fragmentados, desplazados por eucaliptos y pirules de alta competencia por agua.
02
Estrato arbustivo y herbáceo
Pastizales inducidos sobre azolve y maleza oportunista; no existe una franja riparia continua que filtre contaminantes.
03
Vegetación acuática
Algas, lenteja de agua y lirio estacional confirman la eutrofización del vaso y limitan la vida acuática.
Cartografía y análisis gráfico

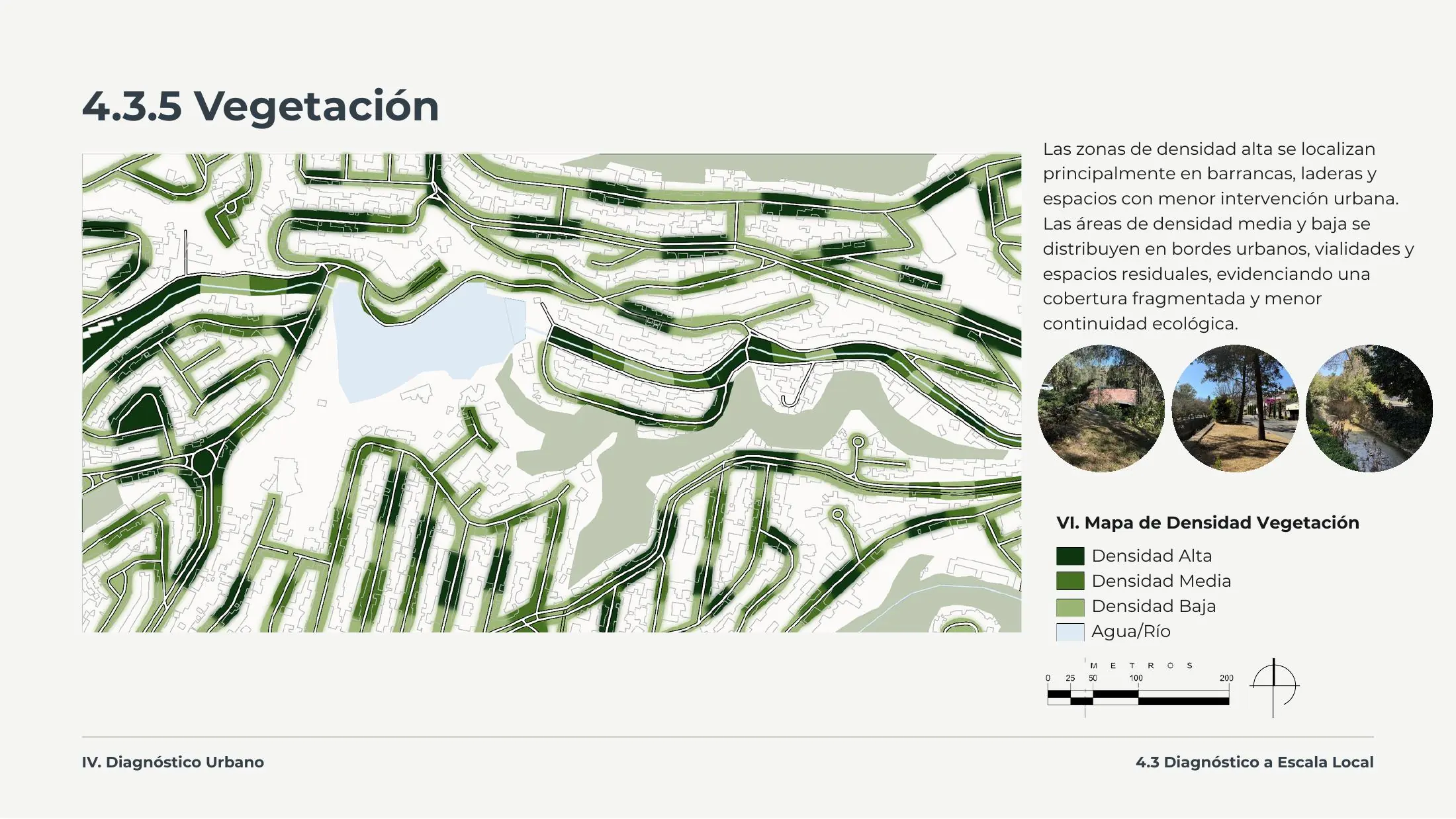

L-03
Mapa de densidad de vegetación
La cobertura alta se concentra en barrancas y laderas con menor intervención urbana; las densidades media y baja aparecen en bordes viales y espacios residuales, evidenciando fragmentación ecológica.
Simbología · 4 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
III. Relación río–ciudad
Un barrio consolidado que vive de espaldas al agua.
El entorno inmediato presenta imagen residencial de nivel medio-alto, vialidades amplias y arbolado maduro, sin integración visual ni funcional con la presa.
01
Sin integración paisajística
El sistema hídrico no forma parte del paisaje cotidiano: no hay bordes accesibles, miradores ni frentes activos.
02
Conflicto de flujos
Camiones de desazolve y maquinaria comparten las mismas calles residenciales que los vecinos, sin ruta diferenciada.
03
Afectación directa a la comunidad
Olores, fauna nociva y percepción de inseguridad configuran el conflicto social que motivó la demanda ciudadana.
04
Espacio con potencial
Las 2.8 hectáreas del vaso y sus bordes representan la mayor reserva de espacio abierto disponible en el entorno inmediato.
Cartografía y análisis gráfico

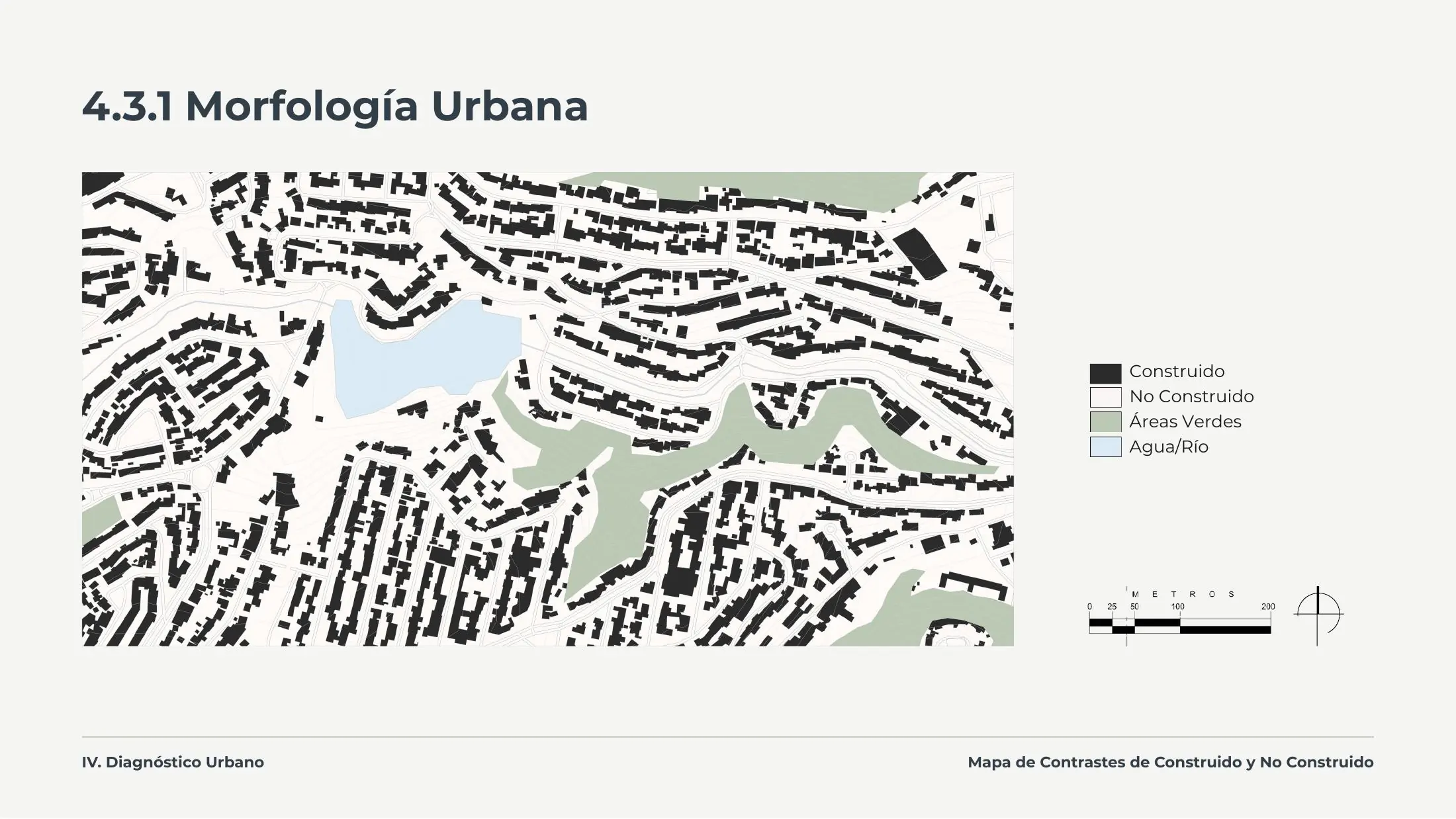

L-04
Morfología urbana · contrastes de construido y no construido
El mapa de llenos y vacíos revela un tejido residencial denso que rodea el vaso de la presa; el agua y sus bordes concentran la mayor superficie no construida disponible.
Simbología · 4 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

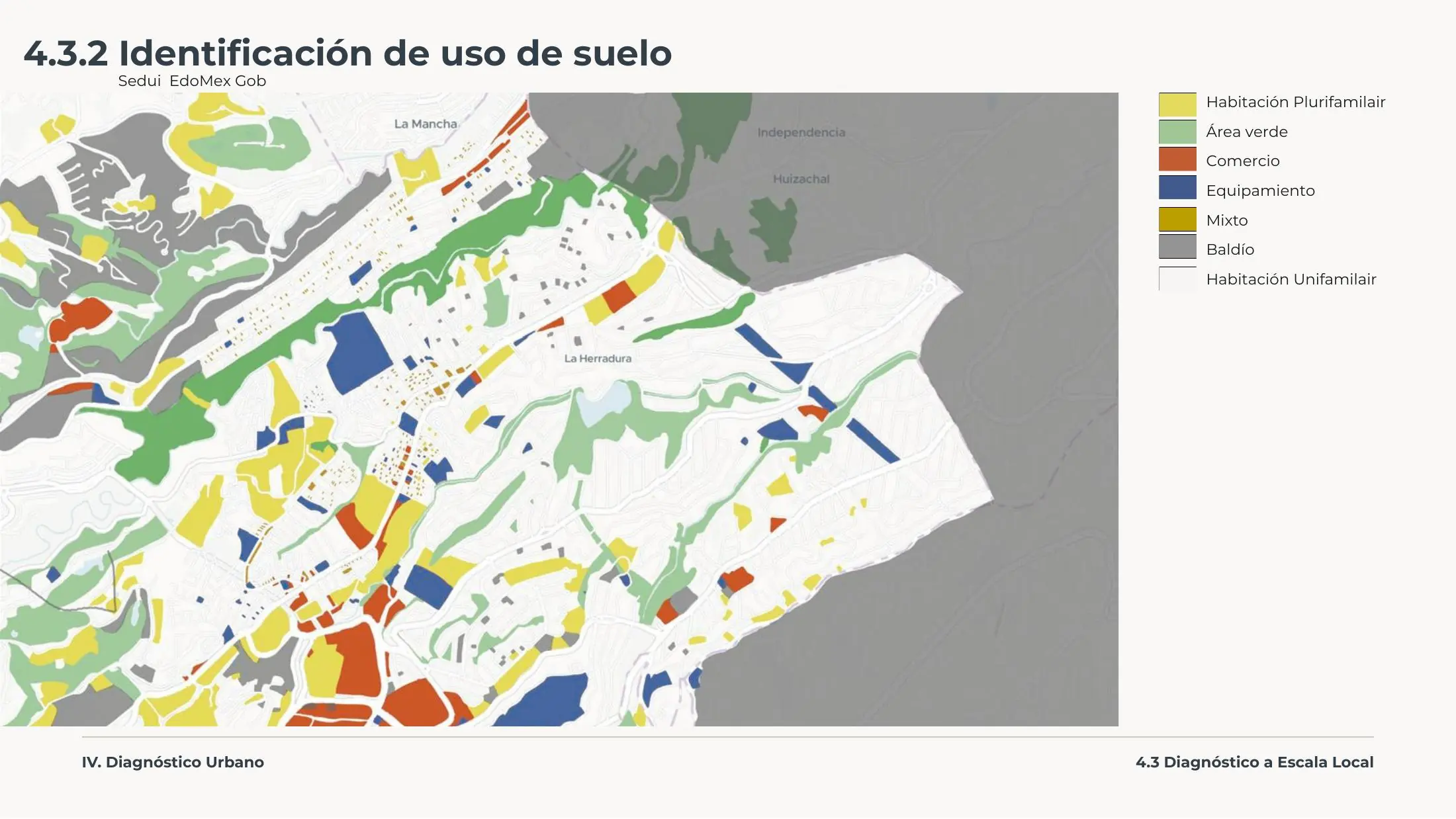

L-05
Uso de suelo local
Predomina la habitación unifamiliar de baja densidad con corredores de comercio y equipamiento; los baldíos y áreas verdes marcan las oportunidades de intervención cercanas al cauce.
Simbología · 7 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
Fuente: SEDUI, Gobierno del Estado de México.

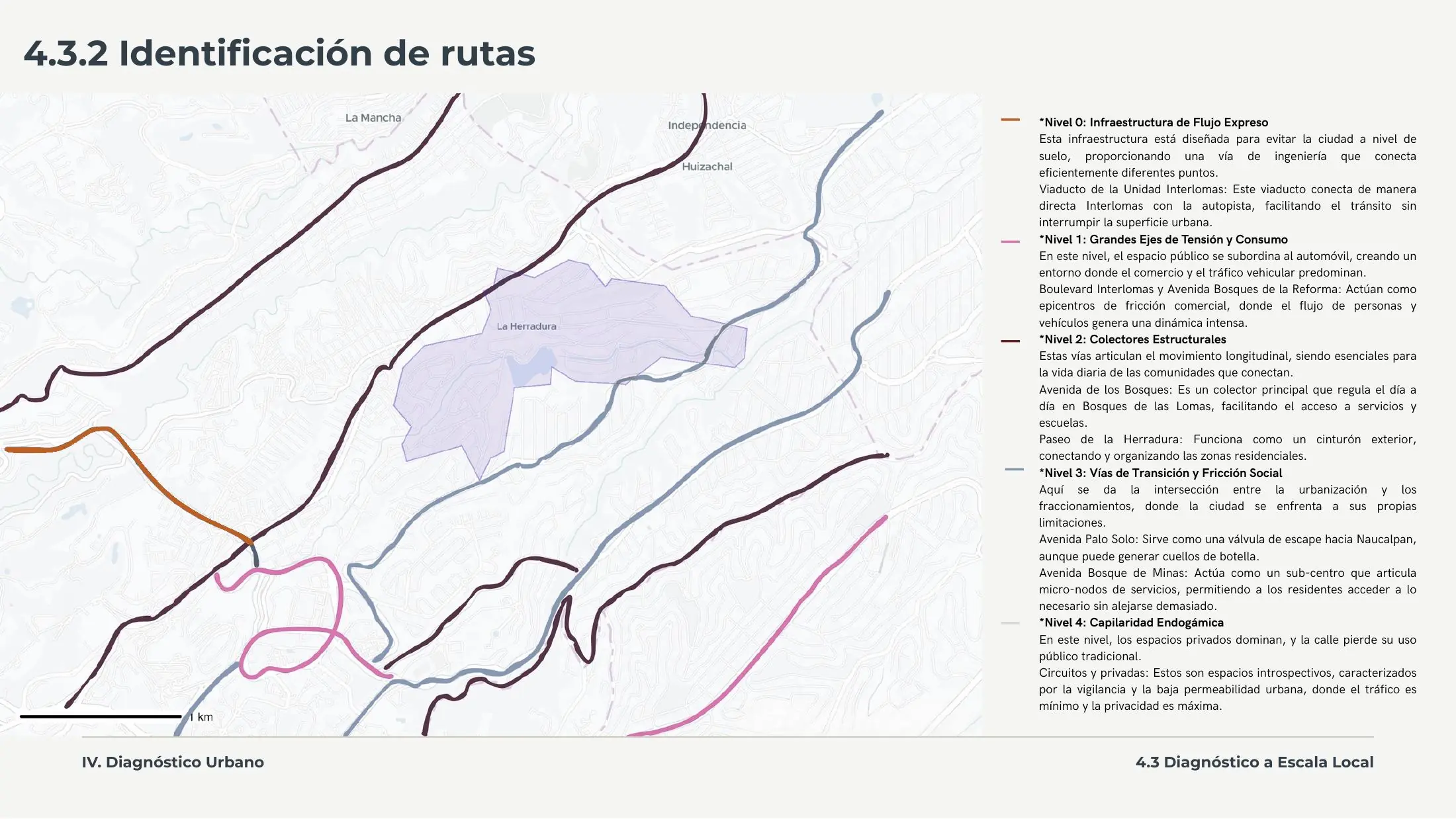

L-06
Identificación de rutas y jerarquía de flujos
Cuatro niveles de infraestructura vial: desde el flujo expreso del viaducto Interlomas hasta las calles barriales. El espacio público queda subordinado al automóvil en los ejes de tensión comercial.
Simbología · 4 elementos
Líneas y trazos
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

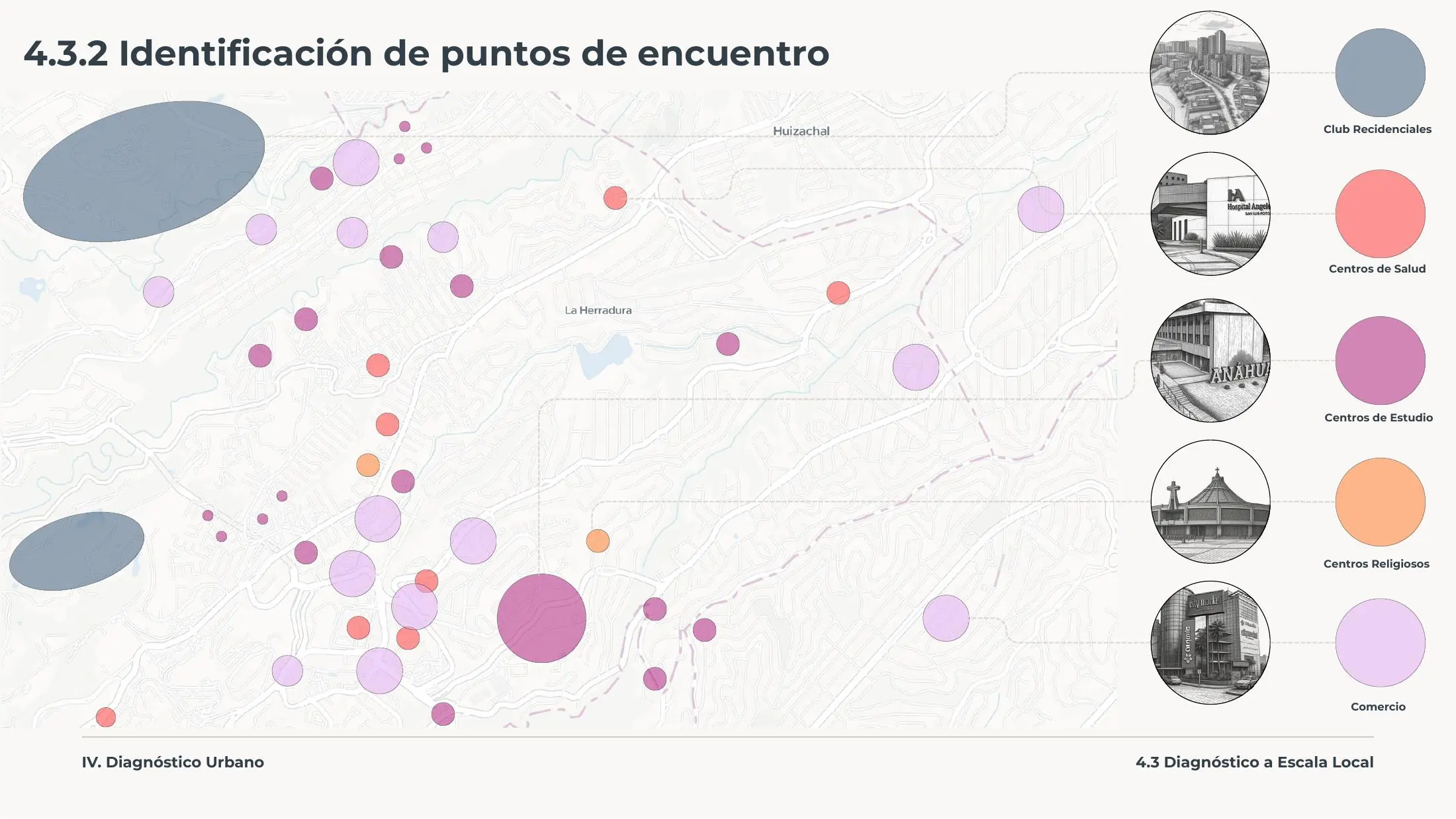

L-07
Puntos de encuentro y vida colectiva
Clubes residenciales, escuelas, centros de salud, templos y comercio concentran la actividad cotidiana; ninguno de ellos se relaciona con el borde de la presa.
Simbología · 5 elementos
Puntos y nodos
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

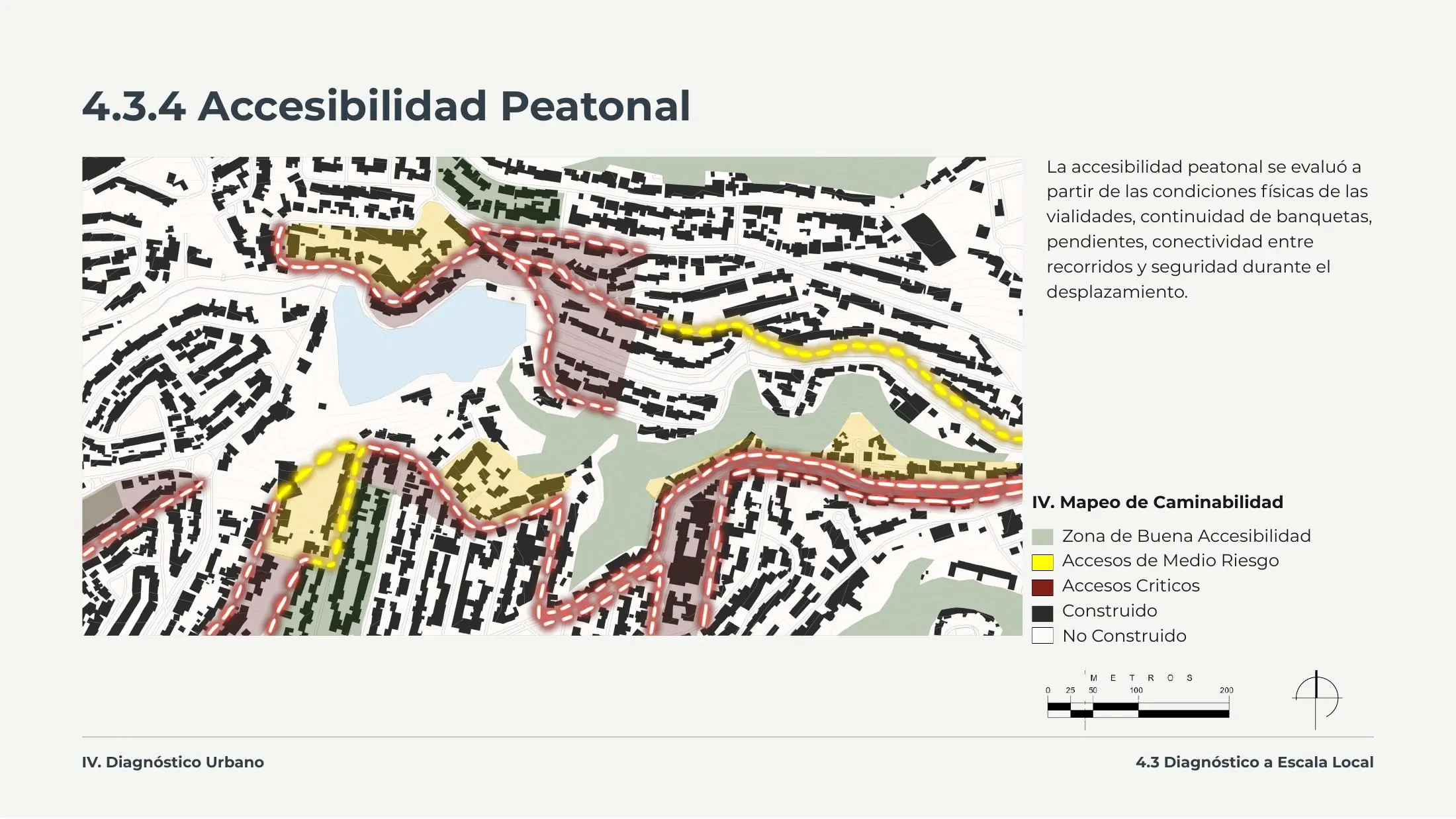

L-08
Mapeo de caminabilidad y accesibilidad peatonal
Evaluación de banquetas, pendientes, continuidad y seguridad del recorrido. Los accesos críticos se ubican justo en los tramos que bordean el cauce.
Simbología · 5 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

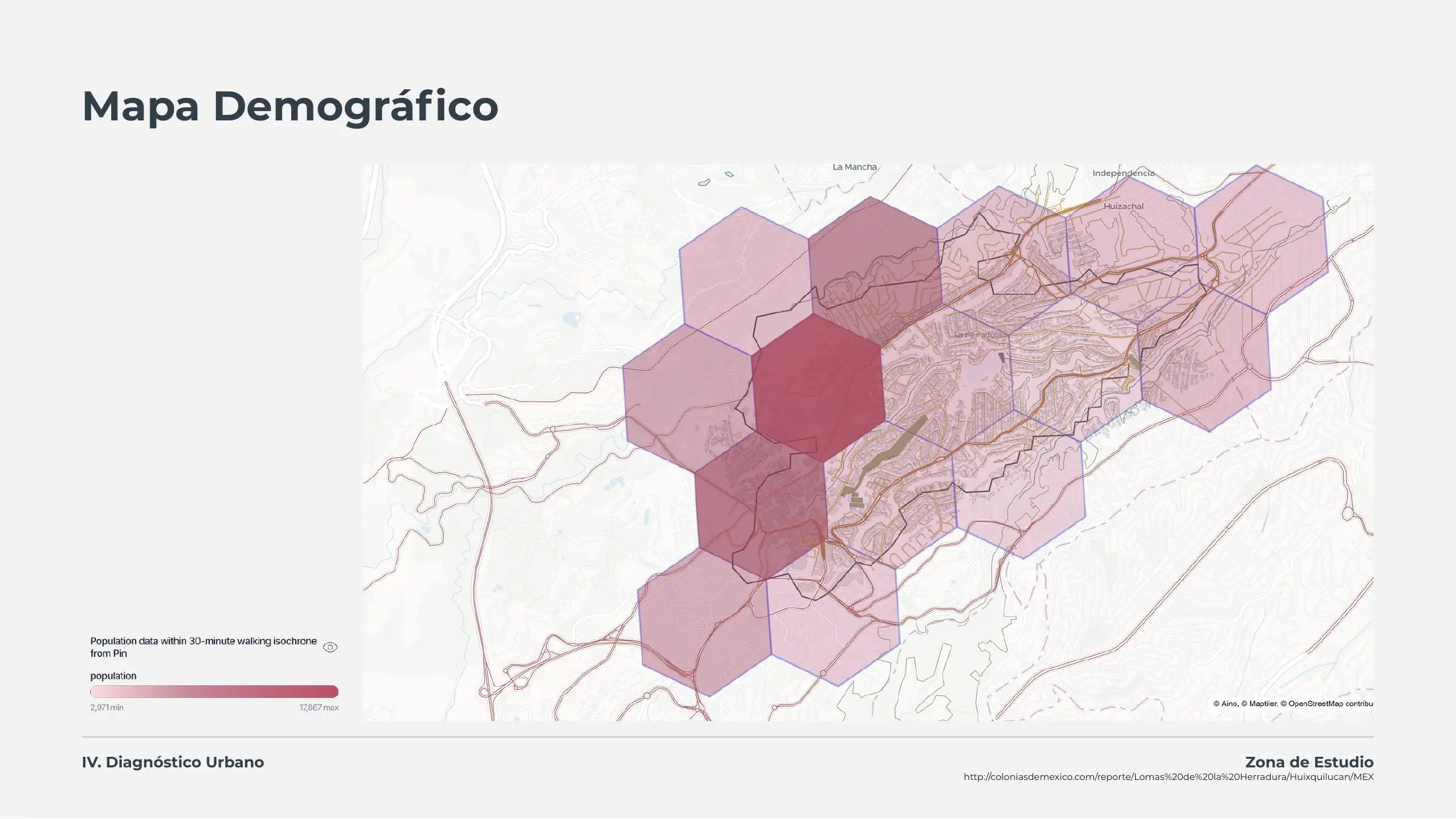

L-09
Mapa demográfico de la zona de estudio
Reporte por colonia de vivienda, población, educación y trabajo: la base social sobre la que se dimensionan los programas y equipamientos del corredor.
Simbología · 2 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
Fuente: Colonias de México · Lomas de la Herradura, Huixquilucan.
IV. Líneas de actuación local
Qué debe resolver la intervención en el sitio.
Los cuatro ejes estratégicos del proyecto aterrizan aquí en acciones concretas y verificables sobre la presa y su entorno.
01
Saneamiento y desazolve
Eliminar descargas clandestinas del tramo, ampliar la PTAR y establecer un programa permanente de desazolve.
02
Biorremediación
Uso de bacterias para degradar contaminantes, reducción de olores, restauración de flora y fauna y monitoreo de calidad del agua.
03
Restauración del borde
Franja riparia continua, reforestación con especies nativas, bio-retención y captación pluvial en el perímetro del vaso.
04
Gobernanza cercana
Laboratorio urbano, observatorio ciudadano, participación académica y educación ambiental con las colonias vecinas.
Cartografía y análisis gráfico

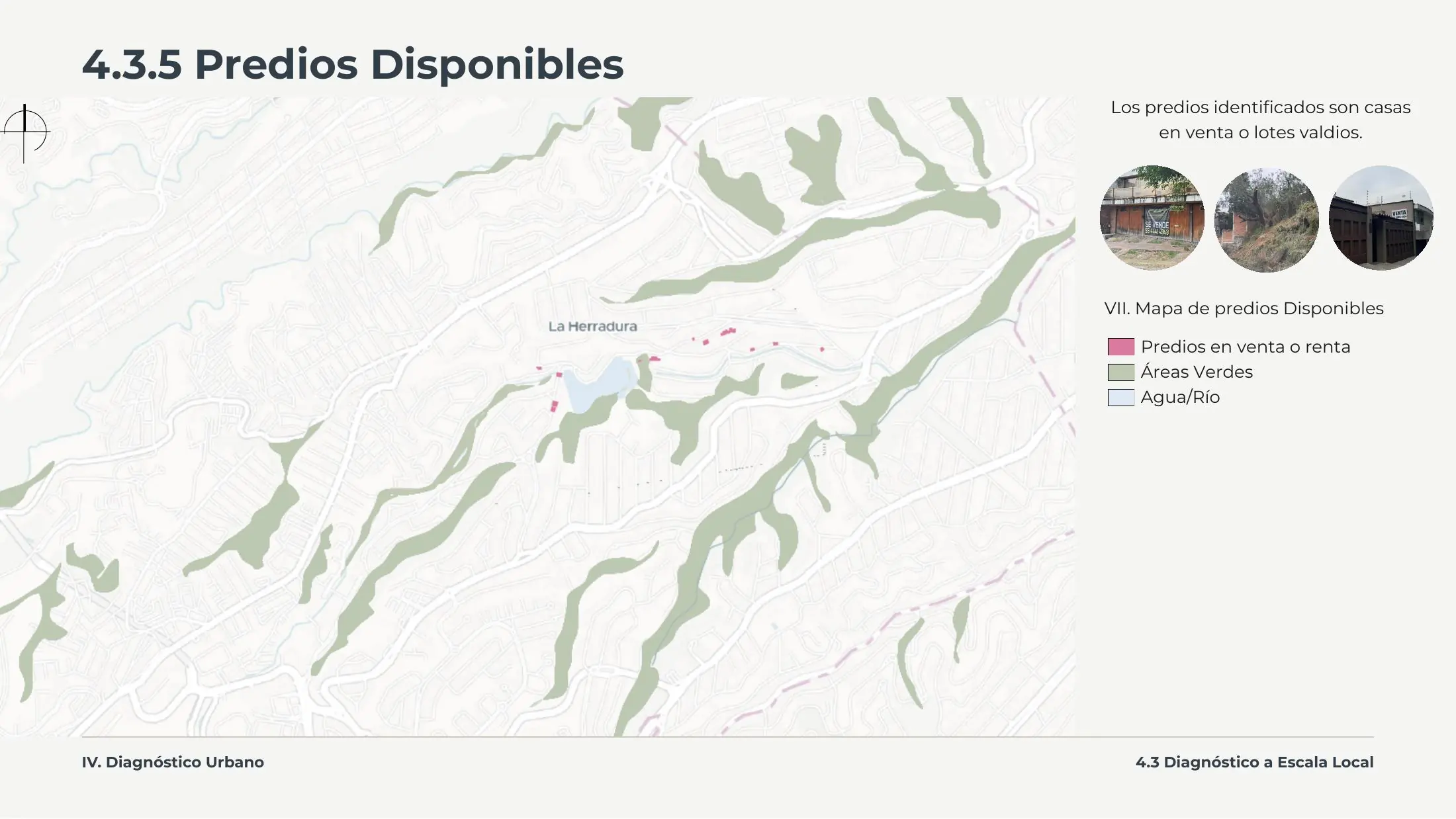

L-10
Mapa de predios disponibles
Casas en venta y lotes baldíos identificados en el entorno inmediato: la reserva de suelo que puede sumarse a la estrategia de borde y a los nodos de actividad del futuro plan maestro.
Simbología · 3 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
