01
Desnaturalización
El paso a canal de concreto suprimió la capacidad de regulación del cauce y sus servicios ecosistémicos.
Volver al diagnóstico
Escala 02
Escala MetropolitanaDiagnóstico de intervención · Río San Joaquín
La escala metropolitana estudia cómo interactúan los municipios y su infraestructura alrededor del cauce: movilidad, usos de suelo, equipamiento y servicios. Aquí el río se lee como una pieza urbana que hoy divide comunidades en lugar de articularlas.
- 1.2 M
- habitantes en Naucalpan
- Censo 2020, con crecimiento sostenido.
- 3
- municipios en contacto directo
- Huixquilucan, Naucalpan y Miguel Hidalgo.
- 50 l/s
- capacidad PTAR
- Muy por debajo de la demanda metropolitana.
- Entubado
- tramo Miguel Hidalgo
- El río desaparece del paisaje urbano.
I. El río como elemento urbano
De sistema hídrico natural a infraestructura fragmentada.
La canalización y el entubamiento resolvieron la conducción del agua, pero eliminaron el papel del río como espacio público y corredor ecológico metropolitano.
02
Impermeabilización
La canalización impide la infiltración y traslada el volumen aguas abajo, concentrando el riesgo en la presa.
03
Presión hidráulica
Entubado en Miguel Hidalgo y riberas degradadas en Naucalpan y Huixquilucan: la vegetación ribereña ya no cumple función ecológica.
04
Espacio residual
El cauce se convirtió en la parte trasera de la ciudad, donde se acumulan desechos sólidos y descargas.
05
Fragmentación urbana
La infraestructura divide comunidades, limita el acceso a servicios y refuerza la segregación espacial entre ambos bordes.
06
Barrera perceptual
Sin cruces, andadores ni frentes activos, el río se percibe como límite y no como espacio compartido.
Cartografía y análisis gráfico

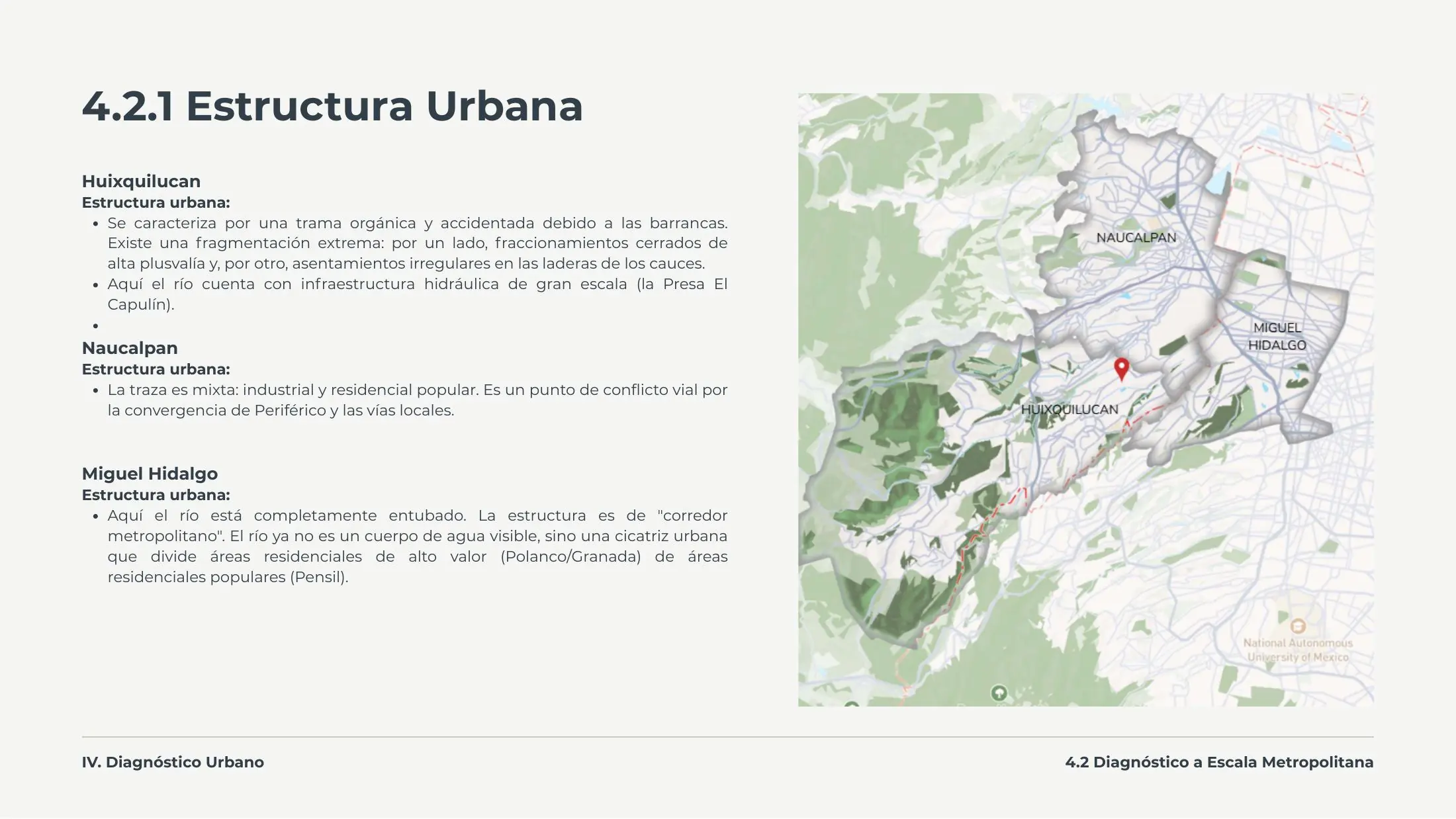

M-01
Estructura urbana de los tres municipios
Huixquilucan presenta trama orgánica sobre barrancas con fraccionamientos cerrados y asentamientos irregulares; Naucalpan una traza mixta industrial-residencial; Miguel Hidalgo un corredor metropolitano donde el río ya está entubado.
Simbología · 5 elementos
Líneas y trazos
Puntos y nodos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

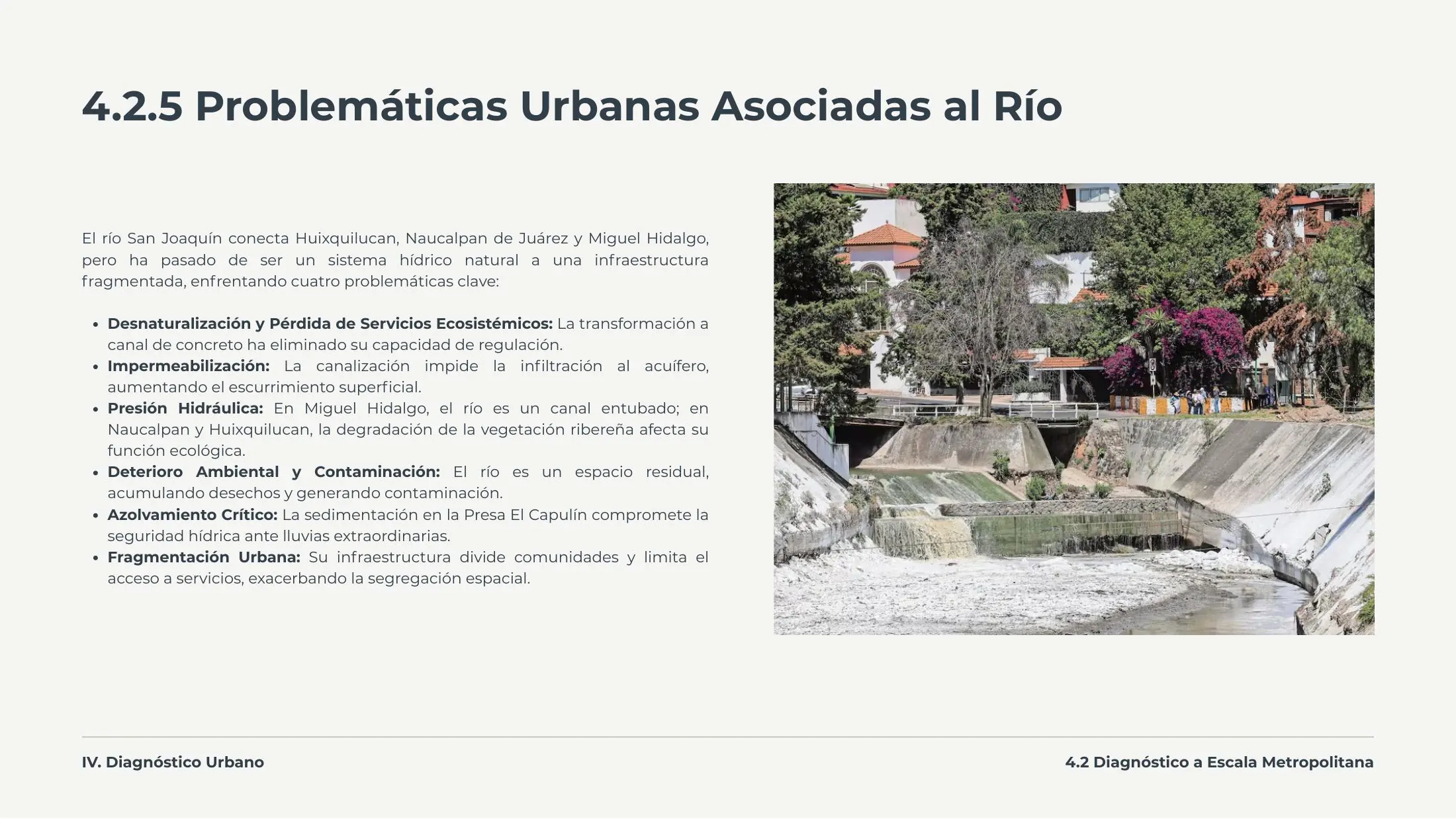

M-02
Problemáticas urbanas asociadas al río
Síntesis gráfica de las cuatro problemáticas del cauce metropolitano: desnaturalización, impermeabilización, presión hidráulica y deterioro ambiental por descargas y residuos.
Simbología · 4 elementos
Líneas y trazos
Puntos y nodos
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
II. Movilidad y equipamiento
Los flujos metropolitanos se cruzan sin jerarquía.
Vialidades regionales, calles residenciales y operación de mantenimiento comparten el mismo espacio, sin rutas diferenciadas ni infraestructura para peatones alrededor del cauce.
01
Vialidades amplias, red desconectada
El entorno cuenta con vías consolidadas, pero no existen conexiones transversales que crucen el río de manera segura.
02
Camiones de desazolve
La maquinaria de mantenimiento circula por calles residenciales, generando conflicto entre operación técnica y vida barrial.
03
Equipamiento sin relación con el agua
Escuelas, comercio y servicios funcionan de espaldas al cauce; ningún equipamiento aprovecha su potencial como espacio abierto.
04
Ausencia de espacio público ribereño
No hay parques lineales, miradores ni recorridos que integren el río a la red de espacio público metropolitano.
Cartografía y análisis gráfico

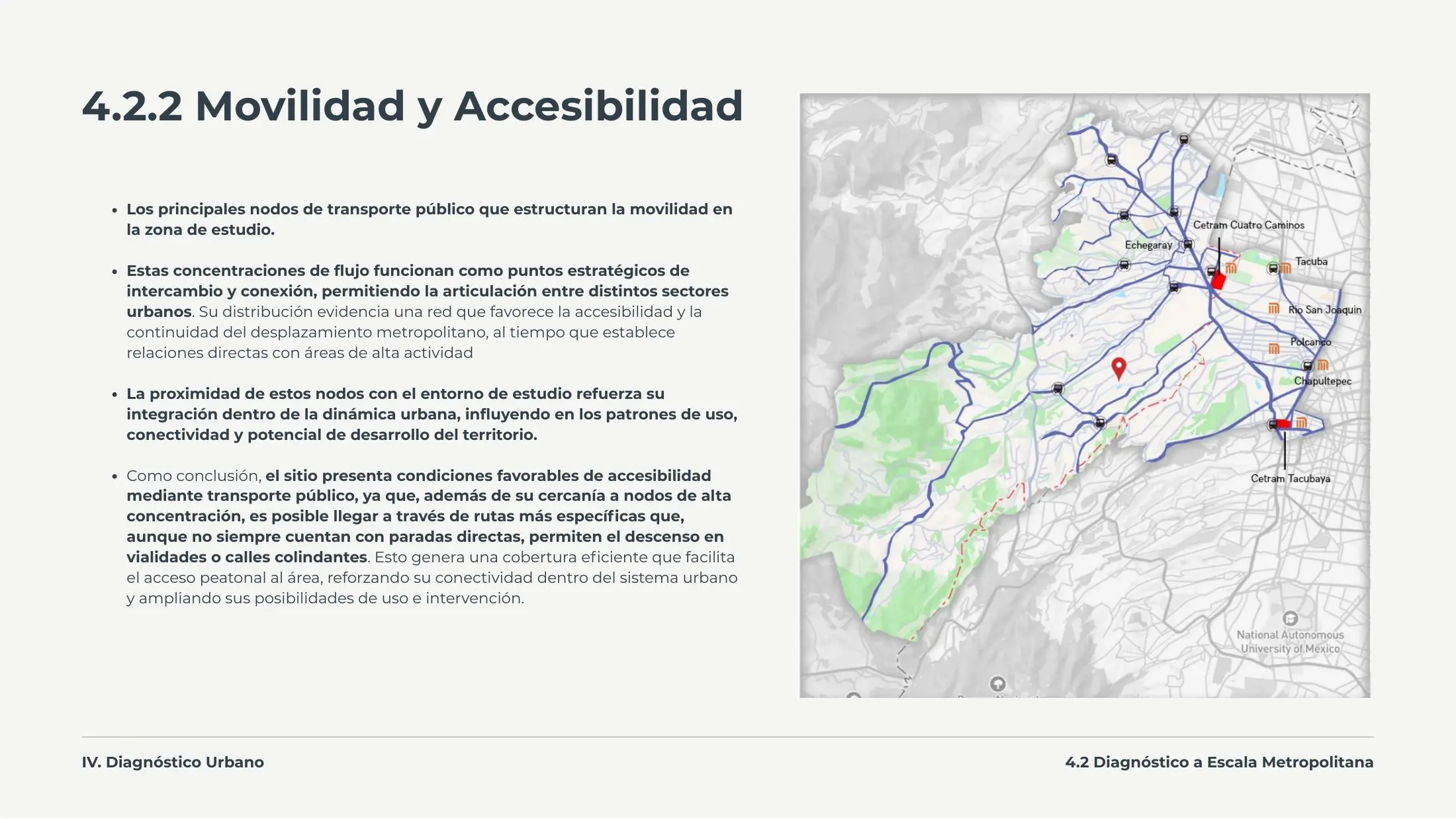

M-03
Nodos de transporte y accesibilidad metropolitana
Los nodos de transporte público funcionan como puntos de intercambio y estructuran el desplazamiento metropolitano; su proximidad al sitio define el potencial de conexión del futuro corredor.
Simbología · 4 elementos
Líneas y trazos
Puntos y nodos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

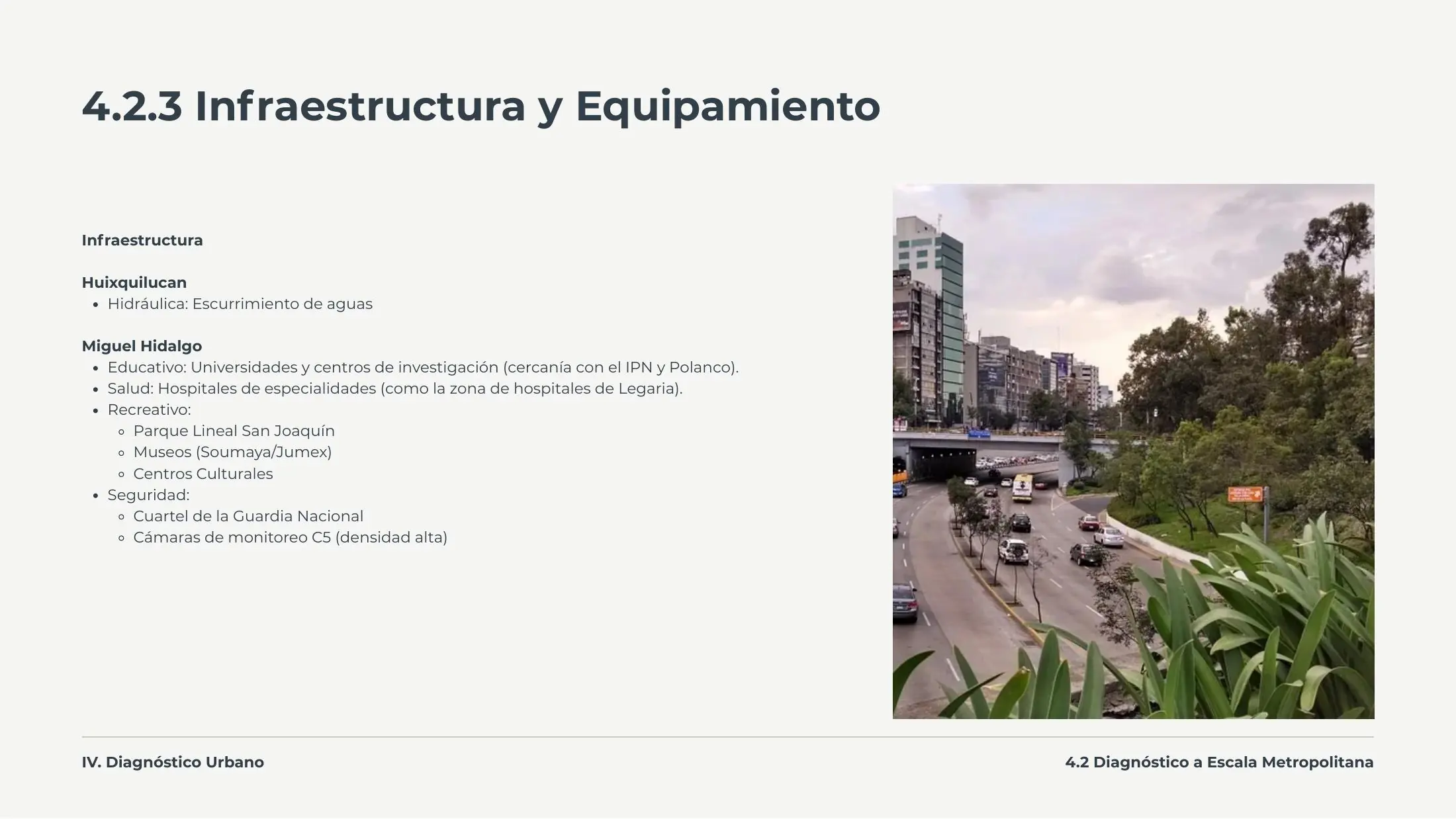

M-04
Infraestructura y equipamiento urbano
Distribución del equipamiento educativo, de salud, recreativo y de seguridad en las tres demarcaciones, junto con la infraestructura hidráulica de escurrimiento y tratamiento.
Simbología · 5 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
III. Usos de suelo
Una imagen residencial consolidada sobre un conflicto ambiental.
El entorno inmediato presenta vivienda de nivel medio-alto, vialidades amplias y arbolado maduro, pero sin integración visual ni funcional con el sistema hídrico.
01
Contraste de calidad urbana
La calidad aparente del barrio contrasta con la degradación del cauce, generando una desconexión entre paisaje y problema ambiental.
02
Presión inmobiliaria
El crecimiento sobre laderas y bordes de barranca continúa sumando descargas y superficie impermeable a la red metropolitana.
03
Conflictos por olores
La emisión de H₂S en estiaje afecta directamente a las colonias vecinas y es el detonante social del proyecto.
Cartografía y análisis gráfico

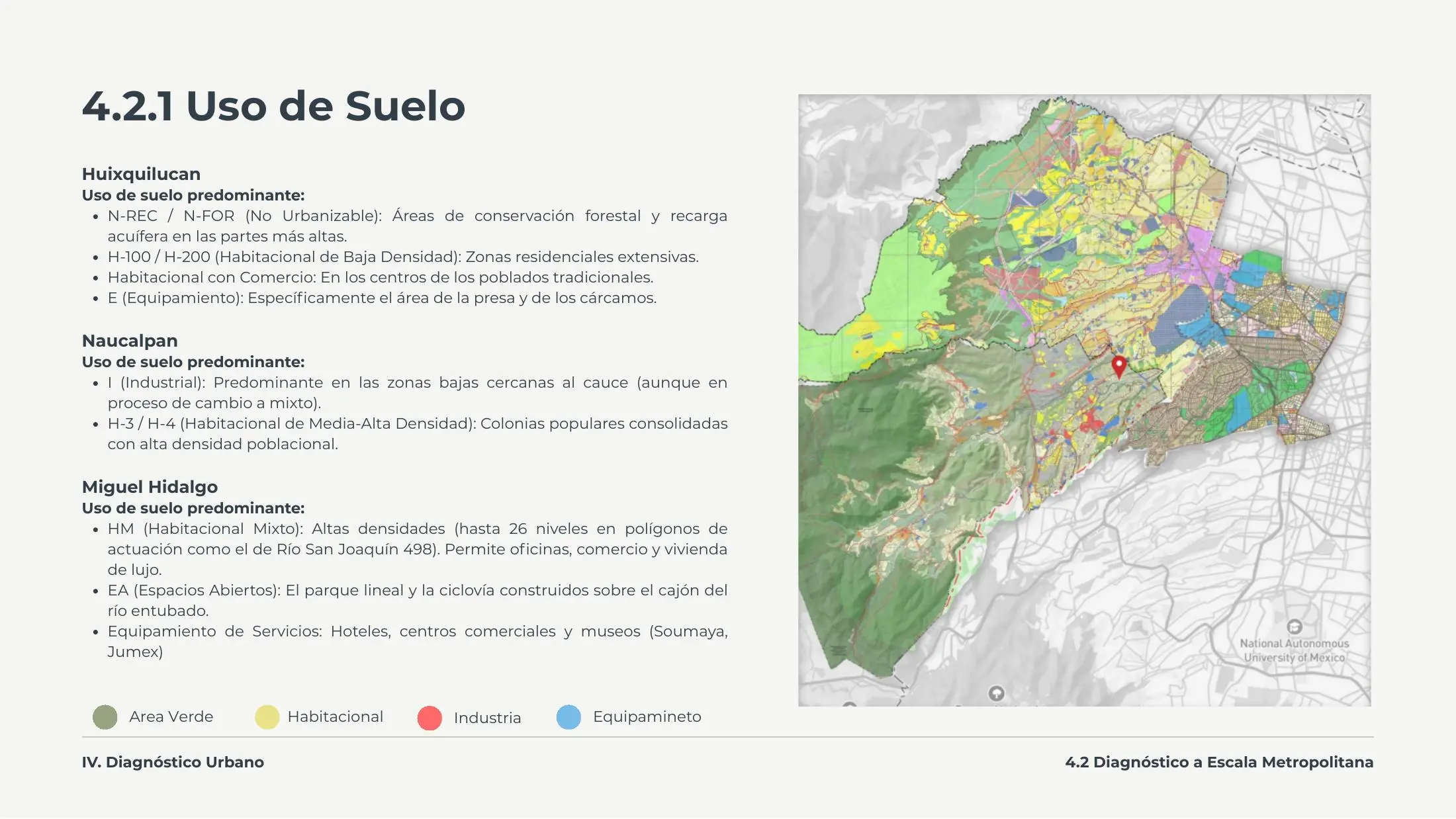

M-05
Uso de suelo metropolitano
Zonificación por demarcación: conservación forestal y recarga en las partes altas de Huixquilucan, habitacional de baja densidad, industria en las zonas bajas de Naucalpan y usos mixtos en Miguel Hidalgo.
Simbología · 6 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.

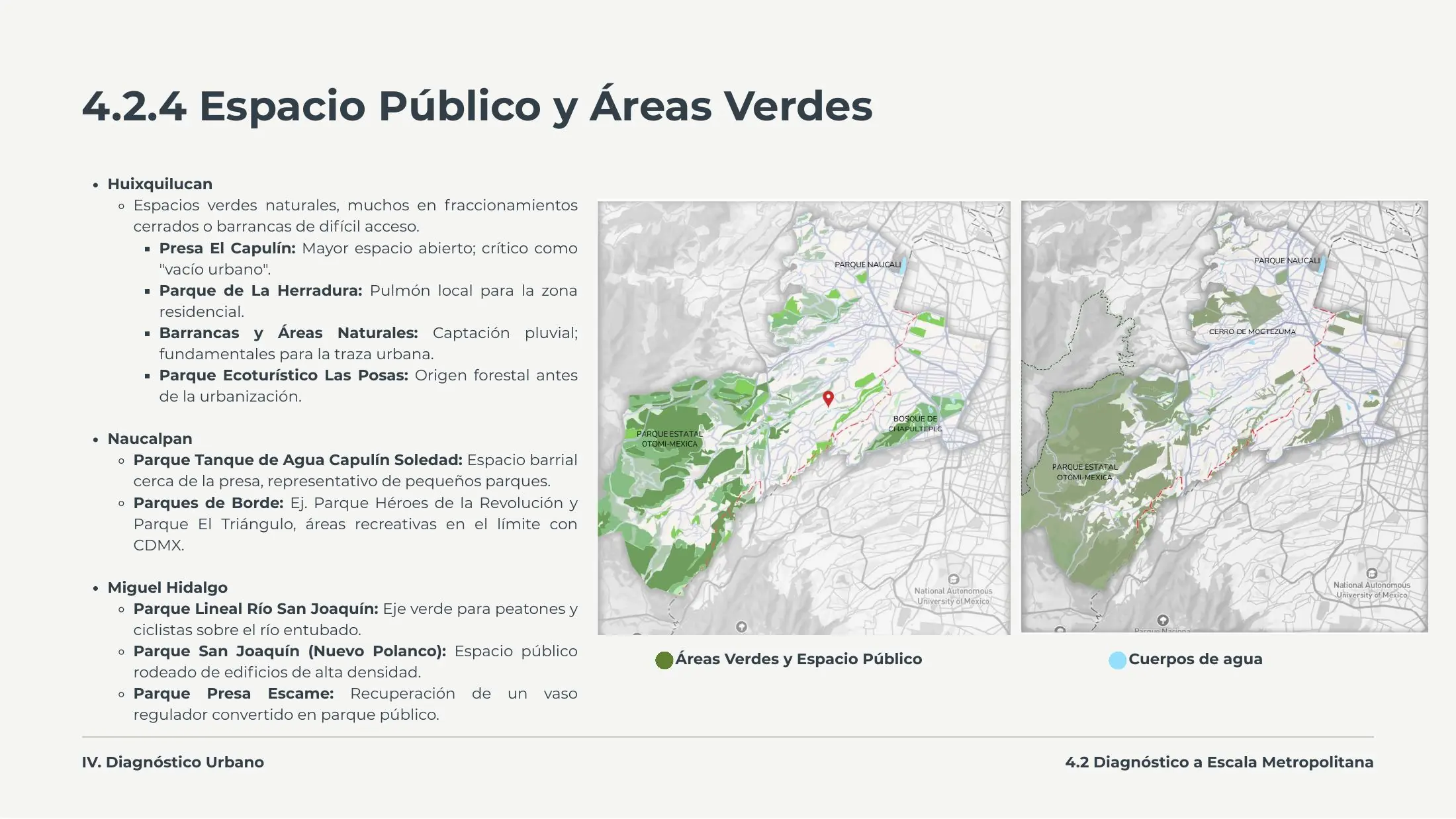

M-06
Espacio público y áreas verdes
La Presa El Capulín es el mayor espacio abierto del sistema y hoy opera como vacío urbano. Barrancas, parques de borde y el Parque Lineal San Joaquín conforman una red discontinua.
Simbología · 4 elementos
Superficies y áreas
Pasa el cursor o selecciona un elemento de la simbología para leer qué representa en este plano.
IV. Coordinación
El río como oportunidad de articulación intermunicipal.
A esta escala el plan maestro debe traducir los acuerdos regionales en obra concreta: saneamiento, conexión de descargas y una estructura de espacio público continua entre municipios.
01
Saneamiento compartido
Ampliación y mejora de la PTAR con criterios metropolitanos, no municipales, y eliminación de descargas clandestinas por tramos.
02
Continuidad del corredor
Un corredor verde-azul continuo requiere criterios de diseño y mantenimiento acordados entre las tres demarcaciones.
03
Observatorio ciudadano
Laboratorio urbano, participación académica y monitoreo público como mecanismo de seguimiento con alcance metropolitano.
